光ファイバを扱うネットワーク現場では、意外とよく登場する小さな部品があります。

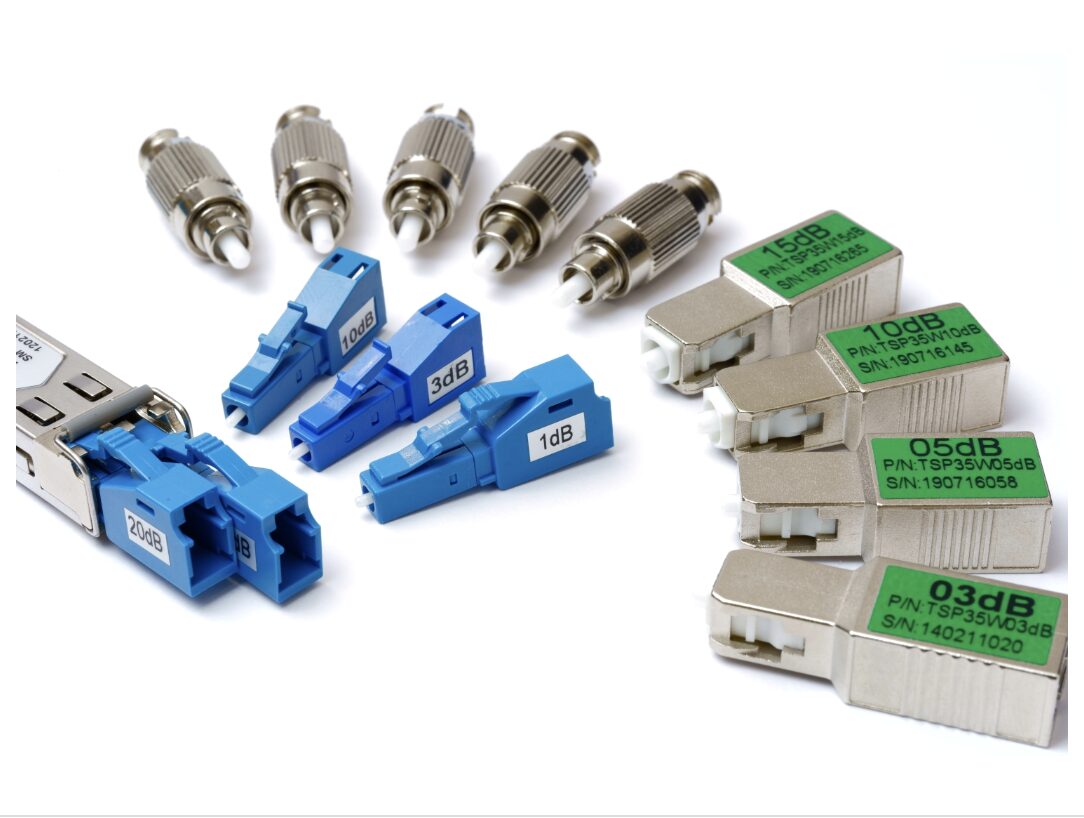

それがアッテネーター（減衰器）です。見た目はコネクタに似た小さなアダプタのようですが、通信品質を左右する大切な役割を担っています。
本記事では、光回線におけるアッテネーターの仕組みや必要となる場面、使い方や注意点を、現場のエンジニア目線で整理していきます。
アッテネーターの役割とは？
光通信では、送信側から受信側に光信号が届きます。
このとき光の強さ（光パワー）が強すぎると、受信機のアンプが飽和してしまい、通信エラーや機器故障の原因になります。
逆に弱すぎると信号が識別できず、通信が途切れてしまいます。
つまり、光回線では光パワーを適切な範囲に収めることが非常に重要です。
アッテネーターは余分な光を減衰させることで、受信側が最適な光レベルで動作できるよう調整します。
小さな部品ですが、システムの安定性を守る重要な縁の下の力持ちです。
どんなときに必要になるのか
アッテネーターが必要になる代表的なケースは次の通りです。
- 受信機のオーバーロード防止：短距離接続や高出力レーザを使用する場合、受信側に強すぎる光が届くことがあります。このときアッテネーターで減衰させ、機器を保護します。
- 光パワーバランス調整：異なる距離や設備をつなぐ際、到達光量に差が出る場合があります。減衰器を使い、全体のバランスを整えます。
- 試験・測定用途：光パワーメータやBERテスタを使った試験では、規定の光レベルで入力する必要があります。アッテネーターで調整することで正確な測定が可能になります。
アッテネーターの種類と仕組み
アッテネーターには大きく分けて固定型と可変型があります。
- 固定型：あらかじめ設定された減衰量（例：3dB、5dB、10dBなど）を持ち、装置に挿すだけで一定量の光を吸収します。現場では手軽に使えるため最も多く利用されています。
- 可変型：ダイヤルや機械構造、電子制御で減衰量を自由に調整できるタイプです。研究開発やテスト環境で光レベルを細かく制御したいときに使われます。
仕組みとしては、特殊なファイバやコーティング材料で光を吸収したり、反射や透過率を制御して減衰させます。
最近ではMEMSや液晶素子を使った高精度な可変アッテネーターも登場しています。
実際の使い方と現場例
現場での運用例をイメージしてみましょう。
データセンターで短距離の光モジュール同士をつないだとき、受信側で光が強すぎてエラーが多発することがあります。
この場合、受信ポートに5dBの固定アッテネーターを挿すだけで安定することがあります。
ほんの数dBの調整で、システム全体が安定するのです。
導入時のポイント
アッテネーターを選ぶときや導入するときは以下の点に注意します。
- 減衰量の選定：必要な減衰量を光パワーメータで測定し、計算して決める
- コネクタ形状：SC、LC、FCなど機器に合った形状を選ぶ
- 研磨方式：UPCとAPCでは互換性がないため、必ず一致させる
- 清掃：端面が汚れていると正確な減衰量が得られないため、必ずクリーニングを行う
- 誤接続の確認：似た部品と取り違えたり、不要な箇所に挿したりしないよう注意
減衰量の考え方
減衰量はdB（デシベル）で表されます。例えば受信機の最大許容入力が-3dBm、実際に届いている光量が+2dBmの場合、5dBのアッテネーターを入れる必要があります。
現場では3dBや5dBを組み合わせて10dBにするなど、複数を組み合わせて調整することもあります。
現場での注意点
アッテネーターは小さい部品なので、つい軽視されがちです。
しかし、誤った使い方をすると通信断や障害の原因にもなります。特に注意したいのは以下のポイントです。
- 耐入力を超える光パワーを入れると器具が破損する可能性がある
- 異なる波長帯に使うと減衰特性が変化することがある
- 屋外や高温環境での使用では振動や熱による接触不良に注意
トラブルが起きたときには「余計なアッテネーターが入っていないか」を確認することも重要です。
現場では意外と単純な確認が解決につながることも少なくありません。
（まとめ）アッテネーターの役割と使いどころ
アッテネーターは、光回線において信号レベルを整えるための調整部品です。
目立つ存在ではありませんが、受信レベルの過不足を防ぎ、通信を安定させるうえで欠かせない役割を担っています。
適切に使いこなすことで、光モジュールの誤動作やリンクダウンといったトラブルを未然に防ぎ、ネットワーク全体の品質維持につながります。
通信インフラの現場では、こうした細かな調整の積み重ねが、安定したサービス提供を支えています。
アッテネーターは、その中で静かに機能する、実務に根ざした部品のひとつと言えるでしょう。
